Uma cortina de luz instalada sem cálculo de distância de segurança pode permitir que o operador alcance a zona de perigo antes da parada do movimento. Um sensor magnético comum aplicado em uma porta de proteção pode falhar sem diagnóstico e manter a máquina em condição insegura. Por isso, definir os melhores sensores para segurança industrial não significa selecionar o dispositivo mais moderno ou mais caro: significa especificar uma função de segurança compatível com o risco, a máquina, o processo e o nível de desempenho requerido.
Na adequação de máquinas conforme a NR12, o sensor é apenas uma parte do sistema. Ele precisa atuar em conjunto com a lógica de segurança, os elementos de acionamento e os dispositivos de saída, como contatores monitorados, inversores com funções seguras, válvulas redundantes ou módulos de parada segura. A seleção correta começa pela apreciação de riscos conforme a ABNT NBR ISO 12100 e deve ser confirmada por validação técnica do sistema de comando relacionado à segurança.
Melhores sensores para segurança industrial por aplicação
Não existe um único sensor adequado para toda planta. Prensas, esteiras, centros de usinagem, máquinas de embalagem, células robotizadas e linhas de montagem apresentam perigos, tempos de parada, acessos e condições ambientais diferentes. A decisão deve considerar a função de segurança que o dispositivo precisa executar, e não apenas o tipo de máquina.
Chaves de segurança para portas e proteções móveis
Chaves de segurança são indicadas para portas, tampas, grades articuladas e proteções móveis que impedem o acesso a partes perigosas. Nas aplicações mais simples, uma chave com ruptura positiva pode atender à função prevista, desde que sua arquitetura, o monitoramento e o risco residual sejam compatíveis com a análise.
Para máquinas com maior exposição ao risco ou possibilidade de burla, sensores codificados sem contato tendem a ser uma solução mais adequada. Eles identificam o atuador específico e podem oferecer maior resistência a tentativas de fraude em comparação com chaves magnéticas convencionais. Em portas que precisam permanecer travadas até a eliminação do perigo, como equipamentos com inércia elevada ou risco de projeção, o intertravamento com bloqueio deve ser avaliado.
O bloqueio não pode ser escolhido apenas para impedir abertura por conveniência operacional. É necessário definir se ele atua para proteção de pessoas ou retenção de processo, analisar a liberação de emergência e verificar o comportamento da porta em caso de falta de energia. Esses detalhes têm impacto direto na conformidade com a NR12 e nas normas aplicáveis à proteção intertravada.

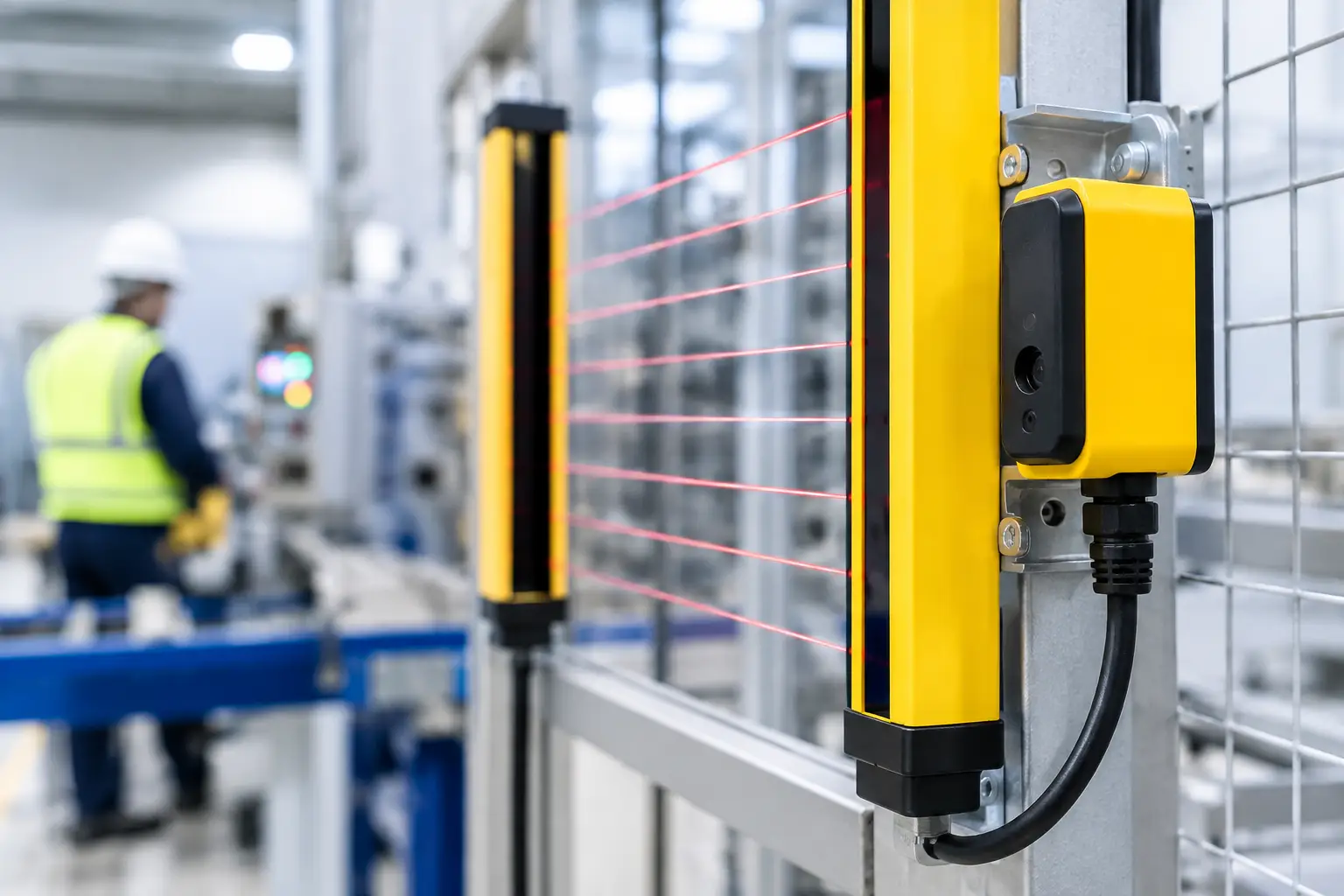

Cortinas de luz de segurança
Cortinas de luz são uma escolha frequente para alimentar peças, retirar produtos ou permitir intervenção manual sem a abertura constante de proteções físicas. Elas criam um campo de detecção por feixes ópticos e interrompem ou impedem o movimento perigoso quando esse campo é invadido.
Sua aplicação exige engenharia de instalação. A resolução da cortina deve ser compatível com a parte do corpo que se pretende detectar, e a distância até o perigo deve ser calculada a partir do tempo total de resposta. Esse tempo inclui a detecção pelo dispositivo, o processamento da lógica de segurança e a parada real do equipamento. Uma cortina instalada próxima demais da zona de risco é uma proteção aparente, não uma medida efetiva.
Também é preciso avaliar recursos como muting, blanking e cascata. O muting permite a passagem controlada de materiais sem interromper a operação, mas mal configurado pode criar uma rota de acesso indevido. Já o blanking pode ser necessário quando há componentes fixos no campo óptico, desde que não reduza a capacidade de detecção necessária.
Scanners a laser de segurança
O scanner a laser de segurança é indicado quando a proteção precisa acompanhar áreas, trajetórias ou acessos variáveis. Ele é comum em células robotizadas, áreas de paletização, veículos guiados automaticamente, transportadores e estações em que uma cerca fixa reduziria a operação ou dificultaria o abastecimento.
Diferentemente de um sensor de presença industrial convencional, o scanner de segurança permite configurar campos de proteção e de advertência. Em uma célula, por exemplo, a entrada em uma área externa pode reduzir a velocidade do robô, enquanto a invasão do campo interno gera uma parada segura. A funcionalidade é útil, mas requer análise criteriosa da velocidade residual, das zonas de esmagamento e do tempo necessário para cessar todo movimento perigoso.
Poeira, vapores, reflexos, vibração, empilhamento temporário de materiais e mudanças de layout podem afetar a disponibilidade da solução. O scanner não substitui automaticamente as proteções físicas. Em muitos casos, a solução correta combina cercamento perimetral, portas intertravadas e scanner para pontos de acesso operacional.
Tapetes e bordas de segurança
Tapetes de segurança detectam a presença de uma pessoa sobre uma área delimitada. São aplicáveis em zonas de carga e descarga, mesas elevatórias, movimentos de grandes conjuntos e perímetros onde a entrada ocorre pelo piso. Bordas e perfis sensíveis à pressão, por sua vez, são usados para detectar contato ou esmagamento em partes móveis, portas industriais e equipamentos especiais.
Esses dispositivos são úteis quando a geometria não favorece cortinas de luz ou scanners. Porém, exigem atenção à durabilidade mecânica, à possibilidade de desvio do tapete, à cobertura efetiva da área e à manutenção. Uma borda de segurança não deve ser tratada como única proteção para riscos de alta severidade quando o contato já representa dano antes da parada.
Critérios técnicos para especificar sensores de segurança
A especificação deve partir da apreciação de riscos, com identificação dos perigos mecânicos, elétricos, térmicos, pneumáticos, hidráulicos e de movimentos inesperados. A severidade do dano, a frequência de exposição e a possibilidade de evitar o perigo orientam a redução de risco e ajudam a definir o desempenho necessário da função de segurança.
Na prática, a engenharia precisa consolidar pelo menos cinco verificações:
- o Performance Level requerido (PLr) ou o SIL aplicável à função, conforme a metodologia adotada;
- a arquitetura do circuito, incluindo redundância, monitoramento e exclusão de falhas justificável;
- o tempo total de parada e as distâncias de segurança de proteções optoeletrônicas;
- a resistência à burla, o modo de falha previsível e a condição segura após falha;
- as condições reais de planta, como grau de proteção, contaminação, lavagem, temperatura, impacto e interferência eletromagnética.
A EN ISO 13849-1 é amplamente utilizada na definição de categorias, MTTFd, cobertura de diagnóstico e PL alcançado. Já a IEC 62061 pode ser aplicável na avaliação de sistemas de controle elétricos, eletrônicos e eletrônicos programáveis relacionados à segurança. A escolha entre metodologias depende do projeto, mas a documentação deve demonstrar coerência entre risco identificado, função definida, componentes selecionados e resultado validado.
Um erro recorrente é selecionar um sensor com certificação de segurança e presumir que toda a função atingirá PL d ou PL e. O desempenho final depende da cadeia completa. Um dispositivo de entrada adequado conectado a um relé inadequado, a uma lógica sem monitoramento ou a um atuador sem realimentação não entrega automaticamente a redução de risco esperada.
Integração com CLP de segurança e elementos finais
Em máquinas isoladas, um relé de segurança pode ser suficiente para funções simples, como monitorar uma porta e interromper dois contatores com realimentação. Em linhas com múltiplas zonas, modos de operação, robôs, inversores e necessidade de diagnóstico, o CLP de segurança oferece maior flexibilidade e rastreabilidade.
A lógica precisa separar claramente parada de emergência, parada por abertura de proteção, modo setup, velocidade reduzida, reset manual e partida normal. O reset não pode iniciar automaticamente um movimento perigoso. Ele deve apenas permitir uma nova partida deliberada, após a confirmação de que a zona está livre e as condições seguras foram restabelecidas.
Os elementos finais merecem a mesma atenção que os sensores. Em um motor, por exemplo, pode ser necessário monitorar contatores, utilizar STO em inversores ou aplicar outra função segura compatível com a dinâmica do acionamento. Em sistemas pneumáticos, válvulas de segurança com monitoramento de posição podem ser necessárias para descarregar energia e impedir rearme inesperado.
Validação, documentação e manutenção definem o resultado
Após a instalação, é necessário validar a função de segurança em condições reais. Isso inclui testes de abertura de proteção, invasão de campo, falhas simuladas quando aplicável, verificação de tempos de parada, funcionamento do reset e comportamento após queda de energia. A validação não é uma formalidade: ela confirma que o projeto instalado corresponde à premissa de risco usada na especificação.
A documentação deve integrar diagramas elétricos, memorial de cálculo, lista de dispositivos, parâmetros de configuração, análise de risco, evidências de teste, manual de operação e prontuário da máquina. Quando a intervenção faz parte de uma adequação mais ampla, o laudo técnico com ART reforça a rastreabilidade da responsabilidade profissional e dos critérios adotados.
A manutenção também precisa incorporar inspeções periódicas. Lentes sujas em cortinas de luz, desalinhamento de portas, cabos danificados, atuadores soltos e alterações não autorizadas na lógica são causas frequentes de perda de desempenho. Mudanças de processo, ferramenta, layout ou ciclo produtivo exigem reavaliação, pois podem alterar o risco originalmente considerado.
A escolha dos sensores deve ser tratada como uma decisão de engenharia, não como compra avulsa de componentes. Quando o diagnóstico, o projeto elétrico, as proteções mecânicas, a lógica de segurança e o comissionamento são conduzidos de forma integrada, a indústria obtém uma solução defensável em auditorias e aplicável no chão de fábrica. A Tecservice pode avaliar a máquina, definir a arquitetura necessária e transformar a exigência normativa em uma adequação tecnicamente executável.
