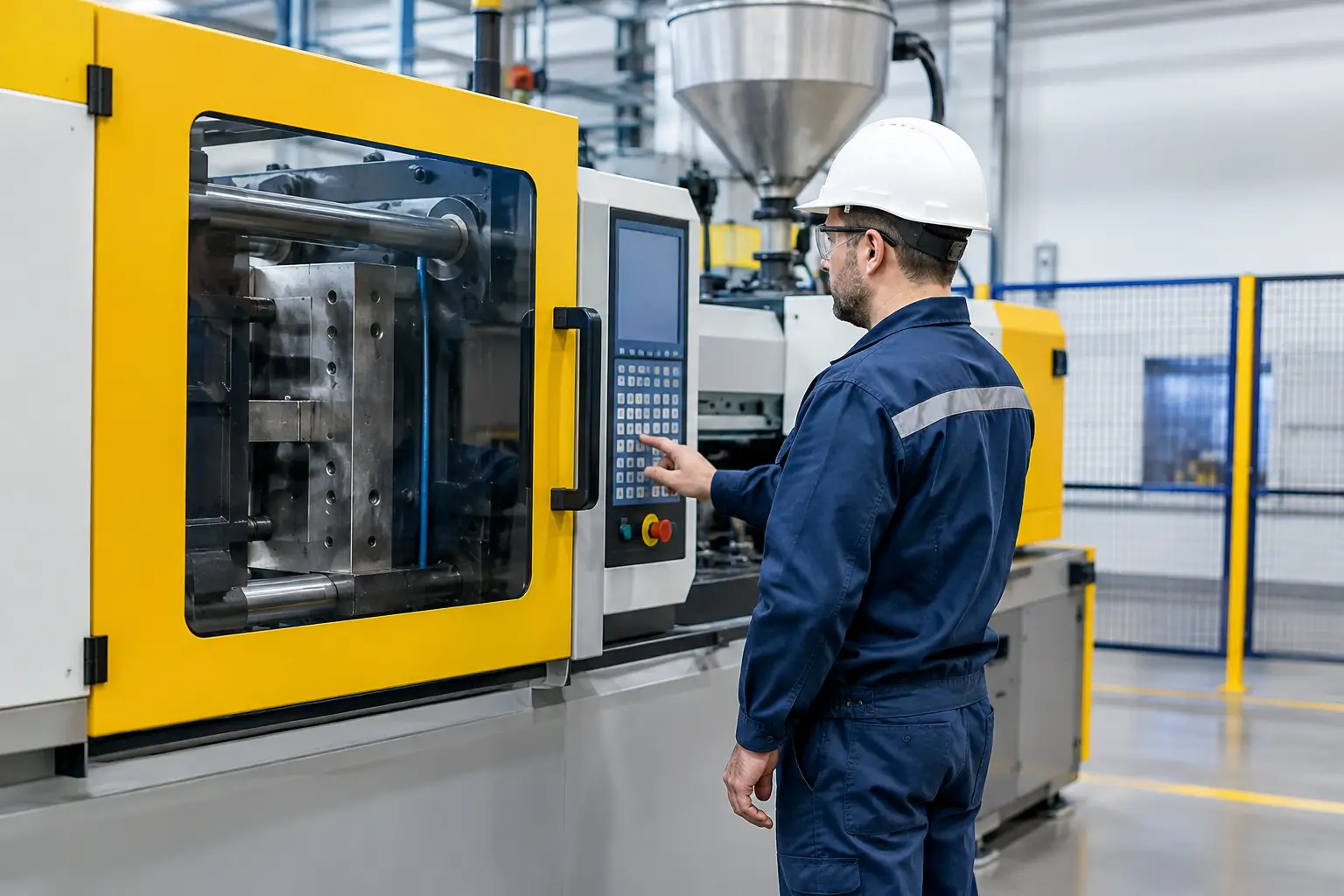

Em uma injetora, a área de fechamento do molde combina força elevada, movimentos rápidos e ciclos repetitivos. Uma intervenção inadequada nessa região pode expor o operador a esmagamento, amputação e projeção de componentes, além de interromper a produção por acidente, embargo ou falha de equipamento. Por isso, a adequação em injetoras não pode ser tratada como a simples instalação de uma proteção física: ela exige análise de risco, projeto de segurança e validação do sistema aplicado.
A NR-12 estabelece requisitos mínimos para a prevenção de acidentes em máquinas e equipamentos, mas a conformidade efetiva depende da condição real de cada máquina, de seu processo produtivo e de como os operadores, preparadores e equipes de manutenção interagem com ela. Injetoras novas, importadas, reformadas ou com décadas de operação exigem avaliações específicas. O objetivo não é apenas atender a uma fiscalização, mas controlar riscos sem inviabilizar setup, troca de molde, limpeza, manutenção e produtividade.
O que envolve a adequação em injetoras
A adequação deve começar por um inventário técnico e por uma apreciação de riscos conforme os princípios da ABNT NBR ISO 12100. Nessa etapa, são identificados os perigos ao longo de todas as fases de vida da máquina: transporte, instalação, produção, ajustes, troca de molde, purga, limpeza, manutenção corretiva e intervenções em falhas.
Em injetoras, os riscos mais críticos normalmente estão na unidade de fechamento, nos movimentos do molde, no bico de injeção, na unidade plastificadora, nos sistemas hidráulicos e pneumáticos e nos dispositivos periféricos. Robôs cartesianos, esteiras, alimentadores, termorreguladores e moinhos acoplados também precisam ser considerados quando compõem a célula de produção. Proteger somente a máquina principal e ignorar as interfaces da célula cria pontos vulneráveis justamente onde há maior circulação de pessoas.
A análise deve avaliar frequência de acesso, gravidade potencial da lesão, possibilidade de evitar o perigo e modos de falha previsíveis. A metodologia HRN pode apoiar a priorização das ações, enquanto a definição do Performance Level requerido – PLr – orienta o projeto das funções de segurança conforme a ABNT NBR ISO 13849-1. Para aplicações específicas, a IEC 62061 também pode ser utilizada como referência de projeto funcional.
Proteções que precisam funcionar com o processo
Portas móveis com intertravamento são frequentes na área do molde, mas sua seleção e instalação precisam ser compatíveis com a dinâmica da máquina. Um intertravamento mal posicionado, facilmente burlável ou sem monitoramento adequado não entrega segurança confiável. Da mesma forma, uma grade fixa que impede a troca de molde ou a limpeza tende a ser removida pela operação ao longo do tempo.
A solução pode combinar proteções fixas, proteções móveis intertravadas, chaves de segurança codificadas, bloqueio por solenóide, cortinas de luz, comandos bimanuais, tapetes sensíveis e dispositivos de retenção, conforme a avaliação de risco. Não existe um conjunto universal de componentes para todas as injetoras. A tecnologia correta depende do acesso necessário, da distância de segurança, do tempo de parada, da inércia dos movimentos e do modo operacional envolvido.
Em equipamentos hidráulicos, a parada do ciclo não elimina automaticamente toda a energia perigosa. Pressão residual, gravidade, acumuladores, cilindros e partes suspensas exigem medidas complementares de bloqueio, alívio de energia e procedimentos de bloqueio e etiquetagem. A segurança deve permanecer eficaz durante a manutenção, quando as proteções de produção podem estar abertas e a exposição ao risco aumenta.
Sistemas de comando e segurança na injetora
A NR-12 requer que os sistemas de segurança sejam projetados de modo a impedir a ocorrência de falhas perigosas ou, quando isso não for possível, manter a máquina em condição segura. Na prática, isso demanda engenharia elétrica e de automação, não apenas a adição de relés no painel existente.
O projeto deve identificar cada função de segurança: parada de emergência, intertravamento de portas, parada por cortina de luz, prevenção de partida inesperada, seleção de modo de operação e velocidade reduzida para ajuste, entre outras. Cada função recebe uma arquitetura compatível com o PLr definido na análise de risco. Dependendo da aplicação, podem ser necessários relés de segurança, CLP de segurança, contatores monitorados, válvulas redundantes monitoradas ou interfaces seguras com o comando original da injetora.
A integração com máquinas mais antigas exige atenção adicional. É comum encontrar circuitos sem diagramas atualizados, comandos modificados ao longo dos anos e dispositivos de emergência ligados de forma inadequada. Nesses casos, adaptar sem levantamento elétrico pode gerar paradas indevidas, perda de funções originais ou, pior, uma aparente condição de segurança sem diagnóstico de falha.
Após a instalação, a validação confirma se a função foi implementada conforme o projeto. Ela inclui testes funcionais, verificação de lógica, análise de tempo de parada, testes de falha quando aplicáveis e registro dos resultados. A ABNT NBR ISO 13849-2 é uma referência relevante para essa etapa. O equipamento só deve retornar à operação após a comprovação de que as medidas reduzem o risco conforme o nível definido.
Adequação em injetoras sem comprometer a produção
Parar uma injetora impacta programação, entregas, utilização de moldes e custo de mão de obra. Por outro lado, executar a adequação sem planejamento pode ampliar o tempo de parada e criar retrabalho. O caminho tecnicamente correto é desenvolver o escopo antes da intervenção em campo, com levantamento dimensional, estudo de acessos, análise de interfaces e definição de componentes com prazo de fornecimento conhecido.
Quando a condição da planta permite, parte relevante do trabalho pode ser preparada fora da máquina: fabricação de proteções, montagem de painéis, programação de CLPs, elaboração de diagramas e pré-testes. A instalação é então organizada em janelas de manutenção ou paradas programadas. Isso não elimina a necessidade de comissionamento em campo, porque a validação final depende do comportamento real da injetora e dos periféricos conectados.
Também é necessário envolver produção, manutenção e segurança do trabalho. A equipe de produção contribui com informações sobre desvios operacionais e necessidades de setup. A manutenção esclarece limitações mecânicas, elétricas e hidráulicas. Já o time de EHS verifica a aderência ao gerenciamento de riscos da unidade. Uma adequação tecnicamente bem projetada, mas desconhecida pelos usuários, pode perder eficácia em poucos meses.
Modos de operação exigem critérios claros
O modo automático não deve ser a única condição analisada. Troca de molde, purga, ajuste de parâmetros e retirada de peças presas frequentemente levam operadores a acessar zonas perigosas. Esses procedimentos precisam ter condições seguras definidas, como seleção por chave, acesso controlado, velocidade reduzida, comando mantido acionado e prevenção de acionamento simultâneo por terceiros, quando aplicável.
Treinamento não substitui proteção física ou sistema de comando seguro. Ele complementa o projeto ao orientar o uso correto, a resposta a falhas, os limites de operação e os procedimentos de bloqueio. Da mesma forma, avisos e sinalizações são medidas administrativas úteis, mas não resolvem por si só um risco de esmagamento na zona de fechamento.
Documentação técnica e rastreabilidade para NR-12
A adequação deve gerar evidências técnicas compatíveis com auditorias internas, fiscalizações e gestão de ativos. O prontuário da máquina reúne informações que permitem demonstrar o critério adotado e manter a segurança após futuras intervenções.
Entre os documentos normalmente necessários estão inventário de máquinas, apreciação de riscos, análise HRN, memorial descritivo, diagramas elétricos atualizados, desenhos mecânicos das proteções, especificação dos dispositivos de segurança, cálculo ou justificativa de PL, relatório de validação, manual ou procedimento operacional, registros de treinamento e laudo técnico com ART quando aplicável.
A documentação não deve ser produzida apenas ao final da obra. Ela precisa acompanhar o projeto. Se uma porta, sensor ou lógica de segurança for alterada durante a instalação, os desenhos e relatórios devem refletir a condição entregue. Essa rastreabilidade reduz dúvidas em manutenções futuras e evita que modificações não controladas comprometam as funções de segurança.
Quando reformar, adequar ou substituir a injetora
Nem toda máquina antiga precisa ser substituída, mas nem toda adequação é economicamente viável. A decisão depende da integridade mecânica, disponibilidade de peças, condição do sistema hidráulico, confiabilidade do comando, capacidade produtiva e custo total para atingir um patamar de segurança aceitável.
Uma reforma pode ser adequada quando a estrutura da injetora está preservada e a modernização do painel, das proteções e dos sistemas de comando resolve as principais lacunas. Já equipamentos com falhas recorrentes, vazamentos severos, ausência de componentes críticos ou limitações que impedem a implementação de funções seguras podem justificar substituição ou desenvolvimento de uma célula automatizada. A análise de viabilidade deve comparar risco residual, investimento, tempo de parada e impacto na produção, sem prometer conformidade onde ela não é tecnicamente sustentável.
A Tecservice conduz esse trabalho integrando diagnóstico de risco, projeto mecânico e elétrico, automação, instalação, comissionamento e documentação técnica. Para uma planta industrial, o resultado esperado não é uma proteção improvisada, mas uma injetora com segurança verificável, operação viável e registros que sustentem a gestão do equipamento ao longo do tempo.
Antes de definir componentes ou aprovar uma parada de máquina, vale avaliar a injetora no contexto da célula e dos procedimentos reais de operação. É nessa análise de campo que a adequação deixa de ser uma reação à fiscalização e passa a ser uma decisão de engenharia para reduzir exposição, preservar pessoas e manter a produção sob controle.
